v4 板级硬件参考
BliKVM 是一款即插即用的生产级 KVM-over-IP 设备，为专业用户提供了远程服务器或工作站管理的便捷解决方案。它运行基于 Linux 的系统。通过 BliKVM，您可以轻松地开机/关机、重启计算机、配置 UEFI/BIOS 设置，以及通过模拟的存储设备执行操作系统重装。BliKVM 模拟键盘、鼠标和显示器，所有功能均可通过网络浏览器访问，确保流畅的用户体验。其硬件级访问保证了对特定远程端口、协议或服务的独立性，使其成为专业人士高度灵活且可靠的远程管理解决方案！
参考范围
下面保留 v4 的板级框图与接线信号。旧式全局 GPIO 编号不等同于当前 gpiochip 的 line offset，也不是网页用户应执行的控制命令。本页仅作硬件参考，日常操作见v4 设备指南。

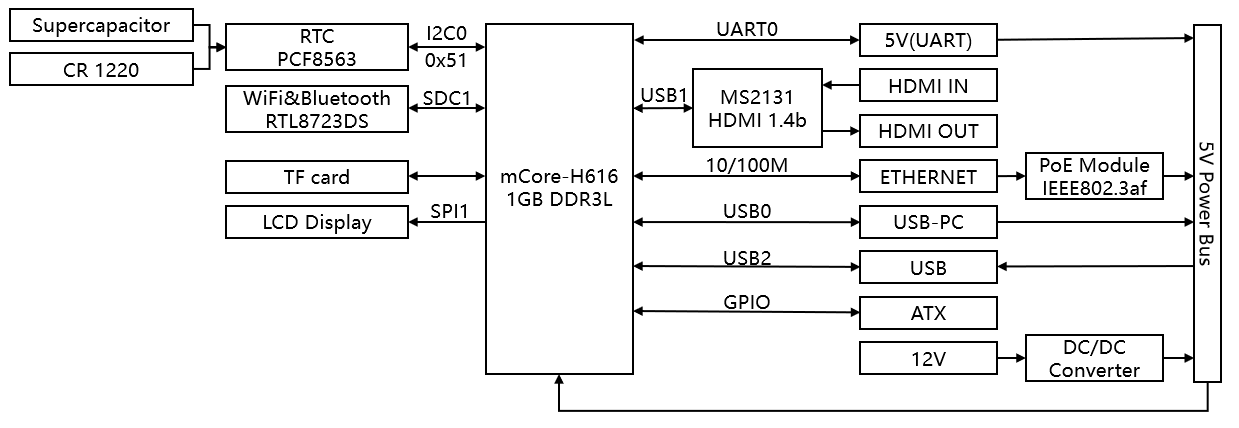

系统框图
功能模块

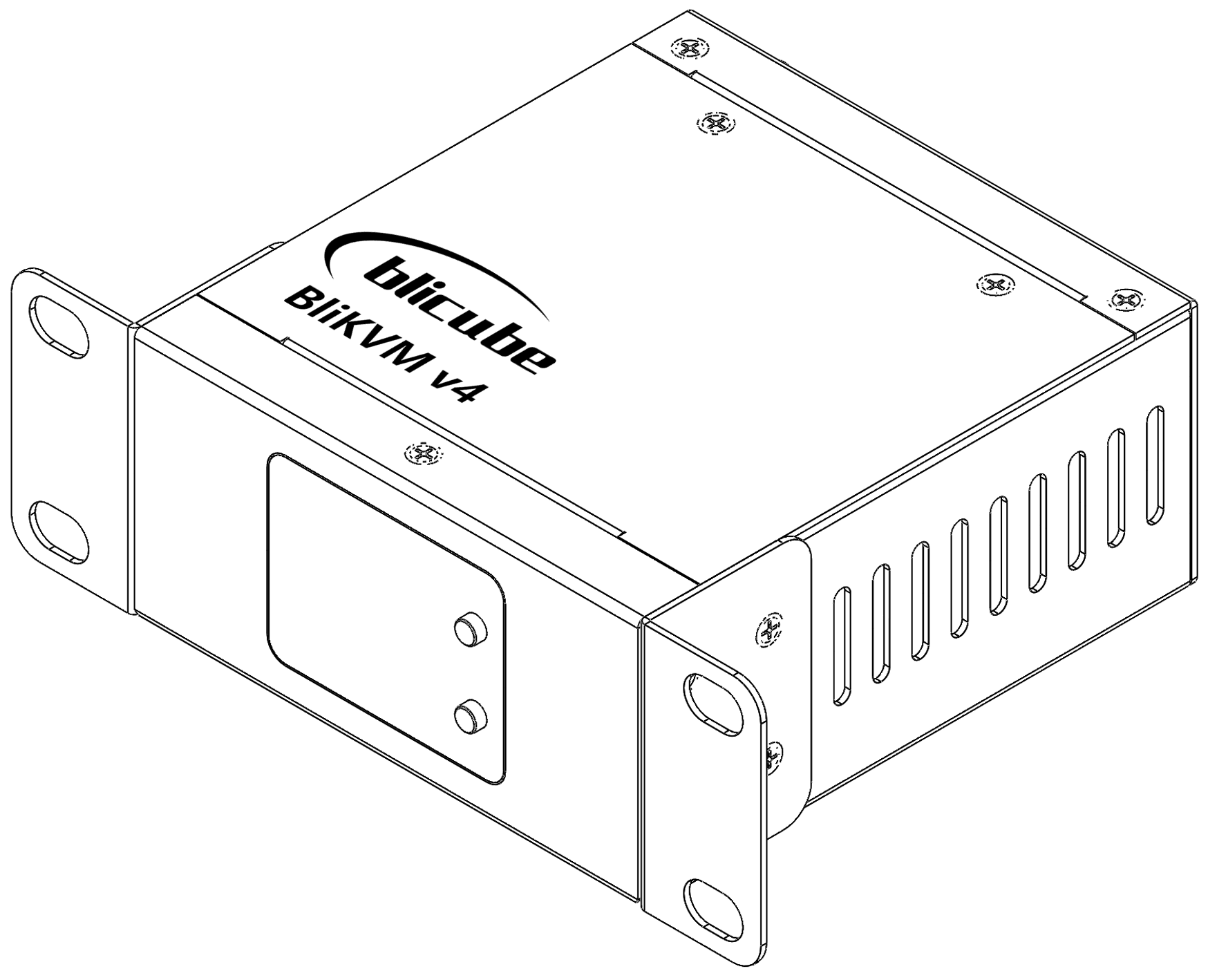

面板
| 功能 | 引脚 | 描述 |
|---|---|---|
| 按钮 SW1 | GPIOI1(257) | 按下为高电平 |
| 按钮 SW2 | GPIOI2(258) | 按下为高电平 |
| LED ACT | GPIOI5(261) | 低电平点亮 LED |
| LED PWR | 3V3 | 上电后 PWR LED 始终点亮 |
ATX
| 功能 | 引脚 | 描述 |
|---|---|---|
| LED-PWR | GPIOH10(234) | 高电平点亮 |
| LED-HDD | GPIOH9(233) | 高电平点亮 |
| SW-PWR | GPIOH4(228) | 高电平使能 |
| SW-RST | GPIOI16(272) | 高电平使能 |
蜂鸣器
| 功能 | 引脚 | 描述 |
|---|---|---|
| 蜂鸣器 | GPIOI15(271) | 高电平使能 |
风扇
| 功能 | 引脚 | 描述 |
|---|---|---|
| 风扇 | GPIOI13(269) | 高电平使能 |
LCD 显示屏
1.33 英寸 LCD 显示模块，驱动芯片 ST7789，分辨率 240x240。
| 功能 | 引脚 | 描述 |
|---|---|---|
| LCD_EN | GPIOI4(260) | 背光高电平使能 |
| LCD_RST | GPIOI6(262) | 复位低电平使能 |
| LCD_DC | GPIOI3(259) | 数据/命令控制引脚 |
| SPI1_CS | GPIOH5 | |
| SPI1_CLK | GPIOH6 | |
| SPI1_MOSI | GPIOH7 | |
| GND | GND | |
| 3V3 | 3V3 |
